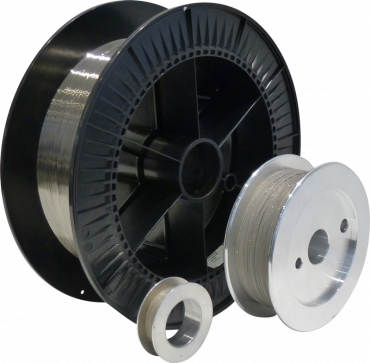

Spulen-Diamantdrähte sind Drähte, welche mit Diamanten beschichtet sind und in der gewünschten Länge auf Spulen gewickelt werden.
Ihre Hauptanwendung ist dort, wo andere Trennverfahren an ihre Grenzen gelangen z. B. im dünnen Schneidspalt (unter 0,1 mm) oder im relativ schonenden Trennschnitt. Dies hat zum Vorteil, dass zu trennende Werkstücke nur leicht gespannt und somit nicht verformt werden und auch keine nennenswerte Temperatureinwirkung stattfindet. Außerdem lassen sich Schnitte aus geschlossenen Konturen durch vorheriges Einfädeln des Diamantdrahtes nach außen durchführen.
Spulendrähte lassen sich ausschließlich in "TWO-WAY-CUT" Sägen verwenden.
Diamantdraht - Tabelle
| Bezeichnung | Drahtaußen-Ø (mm) |
Kerndraht-Ø (µm) |
Korngröße (µm) |
Bruchfestigk. (N) |
Drahtlänge* (m) |
Min. Radius (mm) |
||||||||||
| DW.050-T |  |
0,05 - 0,055 | 40 | 5 - 8 | 6 | 30 - 1000 | 40 | |||||||||
| DW.080-L | |
0,08 - 0,085 | 60 | 10 - 12 | 14 | 30 - 1000 | 40 | |||||||||
| DW.150-L | |
0,13 - 0,15 | 110 | 15 - 20 | 35 | 30 - 1000 | 60 | |||||||||
| DW.200-L | |
0,18 - 0,20 | 150 | 20 - 30 | 50 | 30 - 1000 | 80 | |||||||||
| DW.250-L | |
0,23 - 0,26 | 180 | 30 - 40 | 80 | 30 - 1000 | 80 | |||||||||
| CBN.250 | |
0,23 - 0,26 | 180 | 30 - 40 | 80 | 30 - 1000 | 80 | |||||||||
| DW.250-K |  |
0,23 - 0,26 | 180 | 30 - 40 | 80 | 30 - 1000 | 80 | |||||||||
| DW.350-L | |
0,33 - 0,36 | 250 | 40 - 50 | 200 | 30 - 1000 | 100 | |||||||||
| CBN.350 | |
0,33 - 0,36 | 250 | 40 - 50 | 200 | 30 - 1000 | 100 | |||||||||
| DW.370-K | |
0,35 - 0,38 | 280 | 40 - 50 | 230 | 30 - 1000 | 100 | |||||||||
| CBN.400 | |
0,38 - 0,41 | 300 | 40 - 50 | 250 | 30 - 1000 | 150 | |||||||||
| DW.450-L | |
0,43 - 0,46 | 350 | 40 - 50 | 280 | 30 - 1000 | 200 | |||||||||
| DW.500-L | |
0,48 - 0,52 | 400 | 40 - 50 | 320 | 30 - 1000 | 250 | |||||||||
| CBN-500 | |
0,48 - 0,52 | 400 | 40 - 50 | 320 | 30 - 1000 | 250 |
*Drahtlängen: 30 - 60 – 120 – 180 – 300 – 500 - 1000 m. Weitere Längen auf Anfrage.
Legende:
DW = Diamantdraht / CBN = Kubisches Bornitrid / L = viele Diamanten / K = wenige Diamanten / T = Kerndraht aus Wolfram
Technische Daten unserer Standardspulen
| Spulentyp | Material | a1 | a2 | a3 | B1 | B2 | |
| DS.70* | Aluminium | 70 | 45 | 41 | 17 | 20 | |
| DS.120 | Aluminium | 120 | 95 | 41 | 17 | 20 | |
| DS.150 | Aluminium | 150 | 102 | 63 | 20 | 30 |
*Die Drahtspulen sind teilweise auch für Diamantdrahtsägen anderer Hersteller verwendbar.
