Diamantdrahtsäge DWS.100

Die Diamantdrahtsägen des Typs DWS.100 ist eine Tischsäge in horizontaler Bauform damit kleinste Trennschnitte mit bloßem Auge oder auch mittels angebautem Mikroskop beobachtet werden können.

Die maximale Werkstücktrennfläche ist 90x90 mm und die empfohlene Diamantdrahtdicke liegt bei 0,08 bis 0,35 mm. Die stufenlos einstellbare Drahtgeschwindigkeit geht von 0 bis 4 m/s. Um einem konstanten Schnittduck zu gewährleisten erfolgt der Vorschub mittels Schwerkraft. Werkstücke können sowohl nass, als auch trocken getrennt werden.

Die DWS.100 ist mit einer bedienergeführten, ergonomisch einsehbaren Touch-Steuerung ausgestattet aus der aktuell zwischen sechs Sprachen gewählt werden kann (DE-EN-FR-ES-JP-CN). Die industrietaugliche Antriebs- und Steuerungstechnik sorgen für ein robustes und präzises Arbeiten. Die eingebaute Sensorik für Schnittende, offene Haube oder Drahtbruch sorgen für Sicherheit. Die Präzisionssäge besteht aus Edelstahl und eloxiertem Aluminium

Zum Spannen der Werkstücke bieten wir verschiedene Spannmittel mit gleichem und daher leicht wechselbaren Arretiersystem an, siehe Zubehör unten.

Technische Daten

Gehäuse

Typ Edelstahl-Stahl-Alu-Konstruktion
Sicherheit gemäß Maschinenrichtlinie
Maschinenmaße H 410 x L 530 x B 350 mm
Maschinengewicht 35 kg

Antrieb / Versorgung

Motorleistung 120 Watt
Stromversorgung 100-240 V / 50-60 Hz

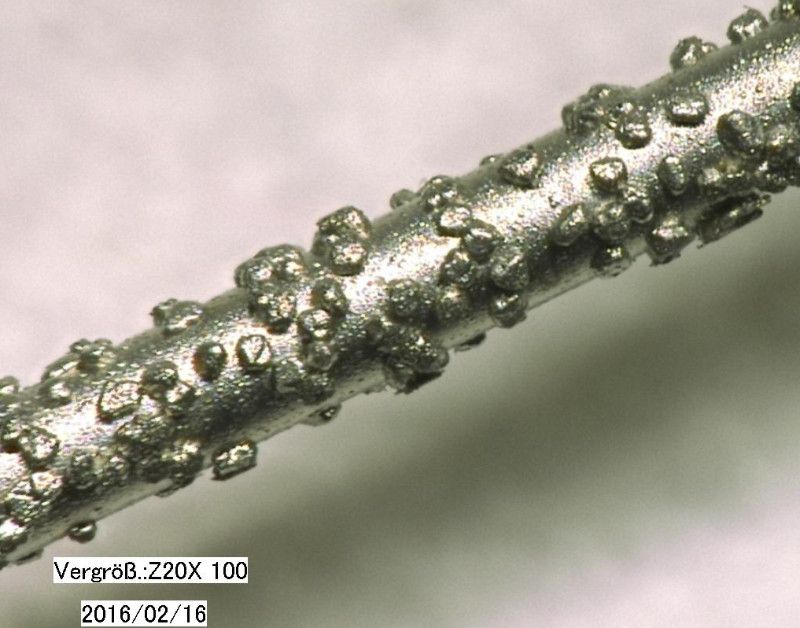

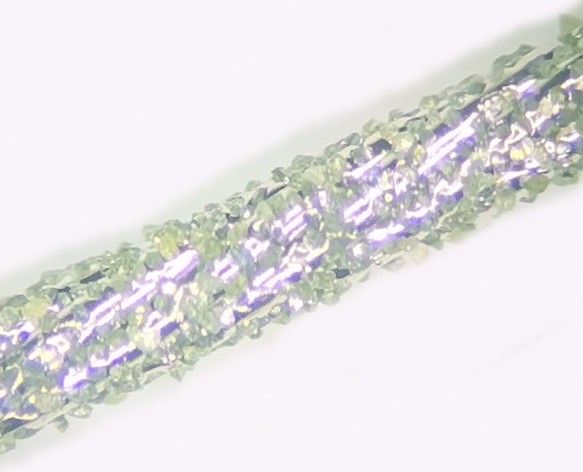

Diamantdraht

Drahtdurchmesser 0,08- 0,35 mm
Diamantdrahtlänge 20 m
Trommeldurchmesser 100 mm

Steuerung

Bedienungsinterface Farb-Touchpanel
Schutz durch Zugangscode deaktivierbar

Trennen

Trennverfahren Diamantdrahtsägeschnitt
Schnittdruck konstant / Schwerkraft
Schnittgeschwindigkeit 0 - 4 m/Sek.

Proben

Probengewicht max. 1 kg
Probenmaße 90 mm x 90 mm
Spannvorrichtung diverse Probenträger

Drahtreinigung

Art mech. Wasserverwirbelung
Alternative trocken oder Luftstrahl

Spulendrahtsäge

DWS.100

  • max. Werkstückgröße 90 x 90 mm (Schnitthöhe und -länge)
  • Zubehör

Passendes Zubehör

Drehantrieb

Art. DA.80

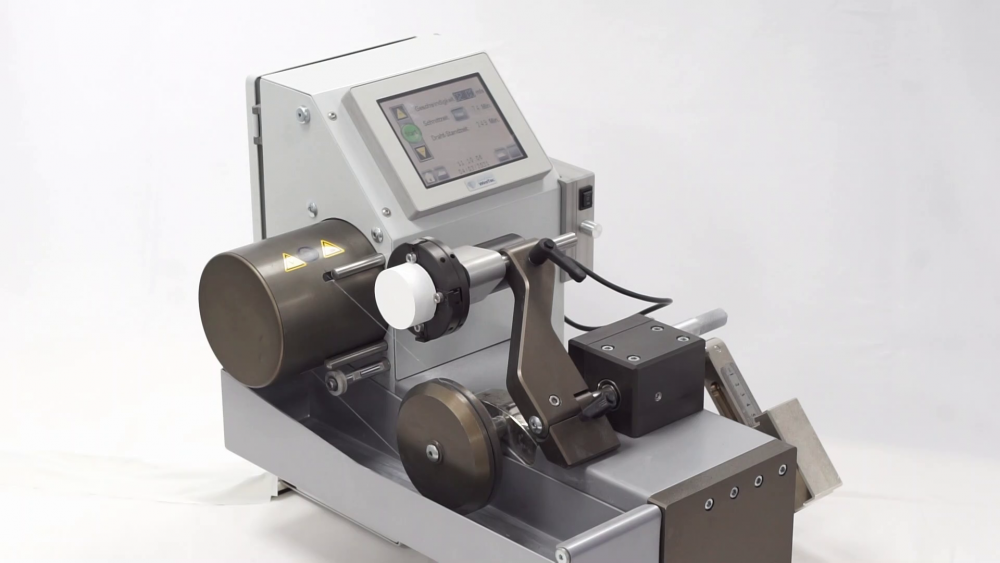

Wer Schnittoberflächen mit geringster Rauhigkeit und Ebenheit benötigt kommt am Drehantrieb DA.80 nicht vorbei. Während dem Sägeprozess dreht gleichzeitig das Werkstück, welches in ein Vierbackenfutter eingespannt wird. Teile bis 80 mm Außendurchmesser können hiermit gespannt und getrennt werden. Auch kleinste Nuteneinstiche sind mit dem DA.80 herstellbar. Die Montage des Drehantriebes sowie die Bedinung - vorwärts und rückwärts sowie stufenlose Drehzahleinstellung - sind kinderleicht.

Seitlicher Probenträger

Art. SPT

Der Seitliche Probenträger SPT.30/80 dient zur direkten Aufnahme von Proben oder unserer diversen Trägerscheiben (TS.X), auf die kleinste Proben aufgeklebt werden können. Mit dem SPT.30/80 lassen sich zylindrische Proben von 30 bis 80 mm aber auch unförmige Proben bis 90x90 mm spannen. Der seitliche Probenträger gehört zur Standardausstattung der DWS.100. Optional ist er in Verbindung mit dem Spannbock-Set SB.60 sowie dem Spanneinheit SE.XXX erhältlich.

Mini-Schraubstock

Art. MS.30

Der Mini-Schraubstock MS.30 dient zum Spannen kleinster Proben mit max. 30 mm Spannbreite. Als Aufnahme des MS.30 dient der Seitliche Probenträger STP oder Frontale Probenträger FPT.

Frontaler Probenträger

Art. FPT.50

Der Frontale Probenträger FPT.50 dient zur Aufnahme unserer Probenträgerscheiben APT.50 und KPT.50 mm sowie dem Minischraubstock MS.30 oder dem Drehtisch DT.50. Eingesetzt kann der Frontale Probenträger bei der Diamantdrahtsäge DWS.100, dem Spannbock-Set SB.60 oder der Spanneinheit SE.XXX werden.

Drehtisch

Art. DT.50

Mit dem Drehtisch DT.50 können Proben auf 1° genau gedreht und dann getrennt werden. Der Drehtisch dienst zur Aufnahme unserer diversen Probenträgerscheiben mit Durchmesser 50 mm. Der DT.50 selbst wird auf dem Frontalen Probenträger eingespannt.

Horizontaler Probenträger

Art. HPT.20/40

Der Horizontale Probenträger HPT.20/40 dient als Allround-Probenträger, da auf ihm eigenangefertigte Kleinhalterungen befestigt werden können. Der HPT.20/40 kann direkt in den Probenträgerhalter der DWS.100 eingesteckt werden. In Verbindung mit der Spanneinheit SE.XXX sowie dem Spannbockset SB.60 kann er auch bei allen Nutentischsägen verwendet werden.

Goniometer

Art. GPT.4

Dieser Goniometer ist in vier Achsen einstellbar und kann mit seiner Aufnahme direkt in den Probenträgerhalter der DWS.100 eingesteckt werden. In Verbindung mit der Spanneinheit SE.XXX oder dem Spannbockset SB.60 ist er auch in allen Nutentischmaschinen einsetzbar. Der Verstellschlüssel, die Probenhalteplatte sowie ein paar Wachspads sind im Lieferumfang enthalten.

Heizplatte

Art. HP.18

Die Heizplatte HP.18 dient zur Aufschmelzung von Wachs, welches zur einfachen und lösbaren Befestigung von Ihren Proben auf unseren Trägerscheiben TS dient. Die Heizfläche beträgt 18x18 cm, die max. einstellbare Temperatur beträgt 300°C.

Spezial Wachs

Art. SW.4

Mit diesem Spezial-Wachs lassen sich Proben einfach und wieder lösbar auf unseren Trägerscheiben TS. aufkleben. Dabei wird die Trägerscheibe auf einer Heizplatte erwärmt und darauf das Wachs bei ca. 70°C zum Schmelzen gebraucht. Anschließend wird die Probe in das flüssige Wachs eingedrückt und abkühlen lassen. Die Wachs-Haltekraft ist für einen Diamantdraht-Trennschnitt völlig ausreichend.

Trägerscheibe/Keramik

Art. TS.K

Trägerscheiben aus Keramik mit Durchmesser D50 oder D80 mm zum Aufkleben kleiner Proben.

Trägerscheiben/ Alu

Art. TS.A

Trägerscheiben aus Aluminium mit Durchmesser D50 oder D80 mm zum Befestigen/Aufkleben kleiner Proben.

Schaberplatte

Art. SP.200

Schabberplatte aus eloxiertem Aluminim inklusive je einer Keramikscheibe D50 und D80 sowie einer Schaberklinge, zum sicheren Entfernen von Wachsresten auf den Probeträgern.

Vergussharz

Art. VH.1

Vergussharz zum Einbetten von Proben, bestehend aus 1 kg Härter und Epoxidharz sowie 3 Stück Silikonbecher und 10 Stück Holzstäbchen zum Anrühren einer transparenten Einbettmasse mit einer Aushärtzeit von cirka 3 Stunden.

Gießbehälter

Art. GB.16

Behälter aus wiederverwendbarem Silikon in 16 verschiedenen Quardrat- und Rechteckformen mit Breiten, Längen und Höhen von 20x20x20 mm bis 100x40x20 und 75x75x75 mm zum Einbetten von schwierig zu spannenden Proben.

Untertisch

Art. UT.X

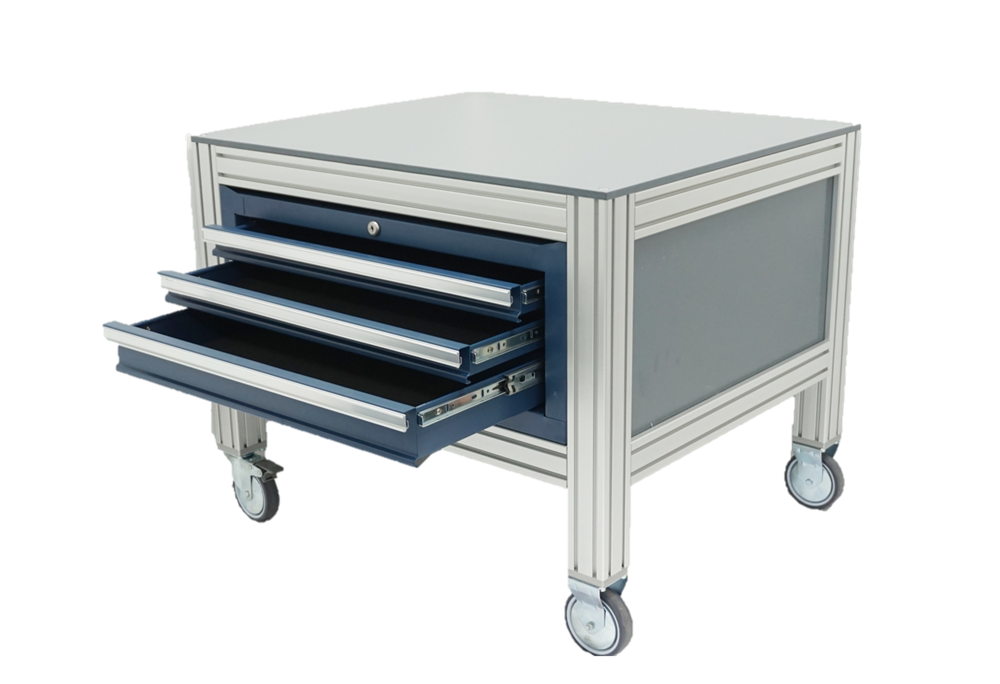

Untertisch zum Aufstellen unserer Diamantdrahtsägen, bestehend aus Aluprofilen mit Kunststoffplatten sowie einem dreiteiligen und abschließbaren Schubladenschrank. Lieferbar mit verstellbaren Maschinenfüßen oder zwei feststehenden und zwei beweglichen Rollen. Die Größe und Höhe des Untertisches ist für ein ergonomisches Arbeiten an den entsprechenden Sägetyp angepasst.

Lupenleuchte

Art. LL.400

Lupenleuchte inklusive Halterung zur optimalen Ausleuchtung des Arbeitstisches (63 LED`s) sowie zur vergrößerten Ansicht des Trennschnittes (2,5-fach). Der Schwanenhals ermöglicht ein schnelles und einfaches Positionieren der Lupenleuchte.

Stereo-Mikroskop

Art. SM.20

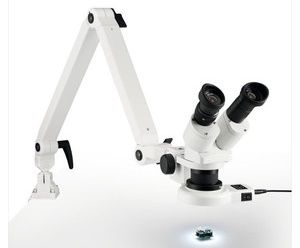

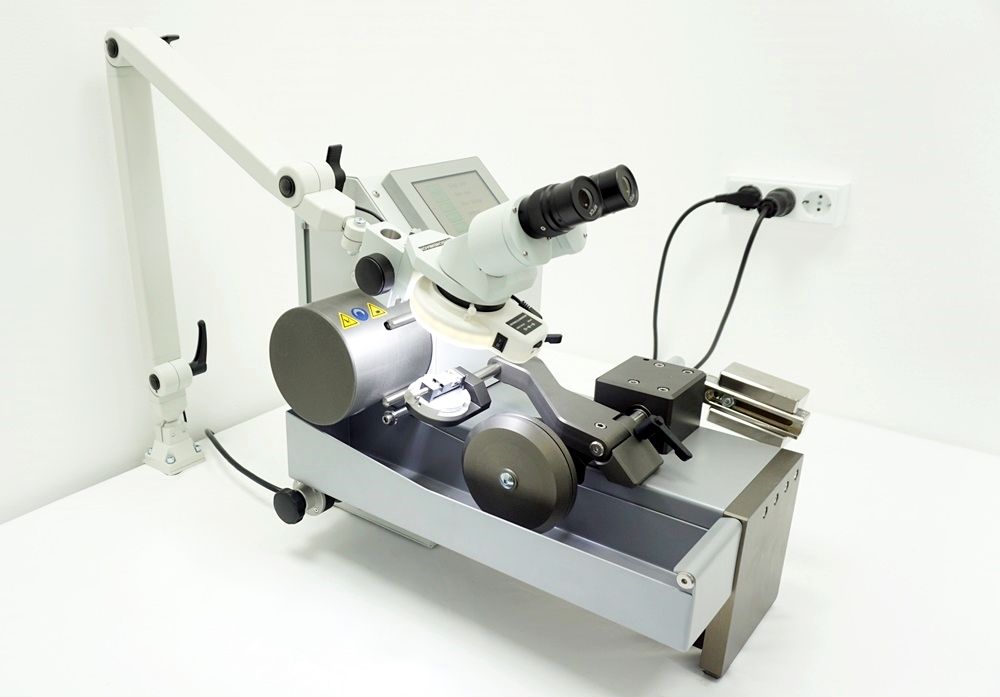

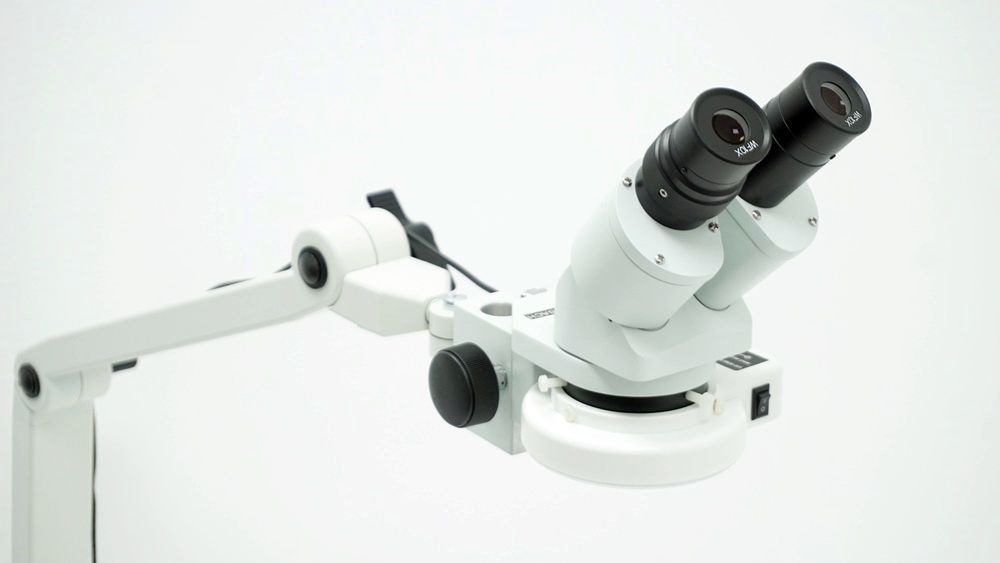

Mit diesem Stereo-Mikroskop läßt sich der Trennschnitt 20 bis 40-fach vergrößert beobachten. Über die Okulare lässt sich die Probe fokusieren. Das Mikroskop verfügt über eine LED-Beleuchtung sowie einem Gelenkarm und lässt sich mit der beigefügten Klammer einfach an jeder Tischplatte befestigen.

Mikrolupe

Art. ML.30

Mit der Hand-Mikrolupe lässt sich der Diamantdrahtverschleiß direkt an der Säge begutachten. Die fokusierbare Lupe mit 30-facher Vergrößerung verfügt über eine intergrierte Beleuchtung.

Fettpresse

Art. FP.60

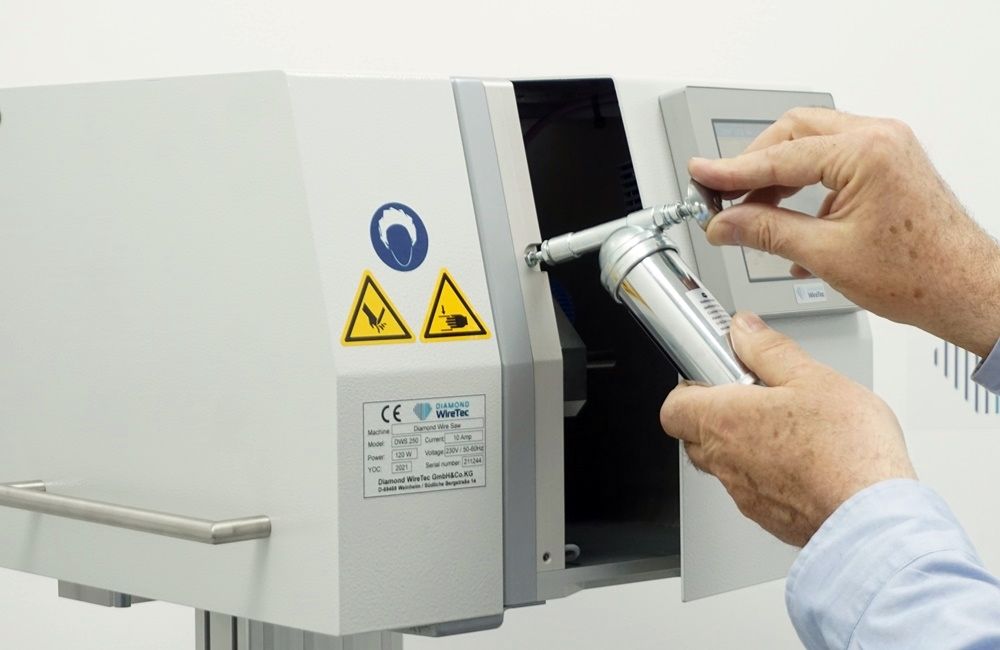

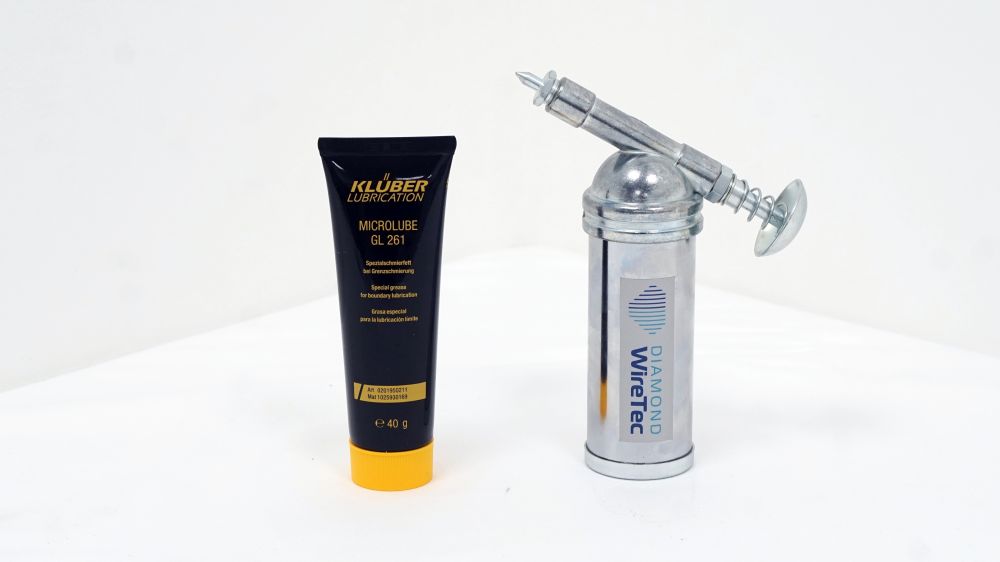

Die Mini-Fettpresse dient zum kundenseitigen Nachfetten der zwei rotierenden Wellen in der Säge. Zusammen mit der Fettpresse werden 40 ml Spezialfett geliefert. Wann, wie und wo nachgefettet werden muss wird dem Bediener im Maschinendisplay angezeigt.

Schneidflüssigkeit

Art. SF.1

Die Schneidflüssigkeit SF.1 ist ein Konzentrat ohne Gefahrenstoffe und biologisch abbaubar. Eine Zugabe von 3-5% im Wasser vermeidet das Korrodieren der zu bearbeitenden Probe, z.B. aus Stahl, und verhindert das Ankleben des Materialabriebs am Diamantdraht. Verfüllt ist die Flüssigkeit in einer transparenten 1 Liter-Kunststoffflasche.

Kraftreiniger

Art. KR.5

Der Würth Kraftreiniger ist ein Reinigungsmittel für metallische Oberflächen und gleichzeitig schonend gegenüber Lack, Gummi- und Kuststoffteilen. Er ist abgefüllt in er 500 ml Spritzflasche.
