Diamantdrahtsäge DWS.250

Die Diamantdrahtsägen des Typs DWS.250 ist aktuell unsere größte Zwei-Wege-Tischsäge in vertikaler Bauform.

Die maximale Werkstücktrennfläche ist 250x250 mm und die empfohlene Diamantdrahtdicke liegt bei 0,20 bis 0,50 mm. Die stufenlos einstellbare Drahtgeschwindigkeit geht von 0 bis 4 m/s. Um einem konstanten Schnittdruck zu gewährleisten erfolgt der Vorschub mittels Schwerkraft. Werkstücke können sowohl nass, als auch trocken getrennt werden.

Die DWS.250 ist mit einer bedienergeführten, ergonomisch einsehbaren Touch-Steuerung ausgestattet. Aktuell kann aus sechs Sprachen gewählt werden (DE-EN-FR-ES-JP-CN). Die industrietaugliche Antriebs- und Steuerungstechnik gewährleistet ein robustes und präzises Arbeiten. Die eingebaute Sensorik für Schnittende, offene Haube oder gegebenenfalls Drahtbruch sorgt für Sicherheit. Die Präzisionssäge besteht aus Edelstahl und eloxiertem Aluminium

Auf dem Nutentisch der DWS.250 lassen sich Ihre Werkstücke mit unseren angebotenen Spannmittel flexibel befestigen, siehe Zubehör unten.

Video

Technische Daten

Gehäuse Typ Edelstahl-Stahl-Alu-Konstruktion
Sicherheit gemäß Maschinenrichtlinie
Maschinenmaße H 1050 x L 700 x B 450 mm
Maschinengewicht 85 kg
Antrieb / Versorgung Motorleistung 120 Watt
Stromversorgung 100-240 V / 50-60 Hz
Diamantdraht Drahtdurchmesser 0,2 - 0,50 mm
Diamantdrahtlänge 30 m
Trommeldurchmesser 250 mm
Steuerung Bedienungsinterface Farb-Touchpanel
Schutz durch Zugangscode deaktivierbar
Trennen Trennverfahren Diamantdrahtsägeschnitt
Schnittdruck konstant / Schwerkraft
Schnittgeschwindigkeit 0 - 4 m/Sek.
Proben Probengewicht max. 20 kg
Probenmaße 245 mm x 245 mm
Spannvorrichtung diverse Probenträger
Drahtreinigung Art mech. Wasserverwirbelung
Alternative trocken oder Luftstrahl

Diamantdrahtsäge

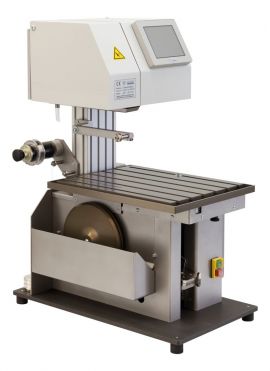

Vorderansicht einer Diamantdrahtsäge Typ DWS.250

DWS.250

  • max. Werkstückgröße 250 x 250 mm (Schnitthöhe und -länge)
  • Inklusive Zubehör: Diamantdraht 120 m / Werkzeugset / ersatz Führungsrolle / Bedienungsanleitung.

Passendes Zubehör

produktbild Werkzeughalter
Beispiel

Werkzeughalter WH.7

Der aus eloxiertem Aluminium bestehende Werkzeughalter WH.7 dient zur Aufnahme verschiedener Werkzeuge, welche zur Bedinung der Säge sowie den Spannmitteln notwendig sind. Für einen schnellen und geordneten Zugriff wird der Werkzeuhalter auf der Rückseite der Diamantrahtsäge befestigt.

produktbild Signalleuchte SL.3
Beispiel

Signalleuchte SL.3

Die Signalleuchte SL.3 zeigt mit den 3 Farben (grün-gelb-rot) den Betriebszustand der Diamantdrahtsäge an. Da unsere Sägen ohne ständige Beaufsichtigung arbeiten können, hilft die Signalleuchte über ein größere Entfernung dem Bediener den Betriebszustand mitzuteilen.

Beispiel

Dreheinheit DE.100

Die Dreheinheit DE.100 sorgt für präzise Trennschnitte mit minimaler Rauheit und hoher Ebenheit. Das Werkstück wird in einem Vierbackenfutter gespannt und während des Trennschnitts gedreht. Die Einheit kann in X-Richtung um 100 mm mit einer Genauigkeit von 0,01 mm manuell verstellt werden, ein Digitalmaßstab zeigt die Position an. Spannbar sind Werkstücke mit einem Durchmesser von 5 bis 120 mm, auch kleinste Nuteneinstiche sind realisierbar. Die Montage erfolgt auf dem Nutentisch der Säge, die Drehzahl ist stufenlos einstellbar. Eine Lock-Funktion ermöglicht die Nutzung als feste Spanneinheit. Die Einheit wird über einen Stecker mit Ihrer Diamantdrahtsäge verbunden und schaltet sich nach dem Trennschnitt automatisch ab.

Beispiel

Spanneinheit SE.100

Mit der Spanneinheit SE.100 lassen sich Werkstück hochkant oder liegend auf dem Nutenprofil befestigen und trennen. Mit einer Genauigkeit von 0,01 mm lässt sich die Spanneinheit per Hand in X-Richtung 100 mm zustellen. Ein Digitalmaßstab zeigt die aktuelle Position.

Beispiel

Maschinenschraubstock MS.170

Der eingeschlitzte Maschinenschraubstock MS.170 verfügt über ein Schnellspannsystem. Er wird auf dem Nutentisch so ausgerichtet, dass der Diamantdraht in den Schraubstockschlitz einläuft und das eingespannte Teil durch oder einsägt. Beide Seiten des Werkstückes werden dabei gehalten. Der maximale Spannweg beträgt 170 mm. Der leichte Schraubstock besteht aus eloxiertem Aluminium.

produktbild spannparatzenset SP.58
Beispiel

Spannpratzen Set SP.58

Mit unserem 58-teiliges Spannpratzenset können Teile einfachst und direkt auf dem Nutentisch gespannt werden. Die vernickelten Spannelemente für 10 mm Nuten und M8 Gewinde sind übersichtlich geordnet in einem Kunststoffkoffer aufbewahrt.

produktfoto Spannbock-Set SB.180
Beispiel

Spannbock-Set SB.180

Mit dem Spannbock-Set SB.180 lassen sich runde und eckige sowie kleine und große Teile (bis 375 x 375 mm) spannen. Beide Spannbacken werden direkt auf dem Nutentisch befestigt und lassen sich unabhängig von einander verschieben. Das Spannbock-Set besteht aus eloxiertem Aluminium, die Spannflächen sind aus Edelstahl.

Prduktbild Spannbock-Set SB.60
Beispiel

Spannbock-Set SB.60

Mit dem Spannbock-Set SB.60 lassen sich runde und eckige sowie kleine und große Teile (bis 110 x 110 mm) spannen. Es wird direkt auf dem Nutentisch befestigt. Die beiden Spannbacken lassen sich unabhängig von einander auf dem gesamten Nutentisch verschieben. Das SB-60-Set dient auch zur Aufnahme aller Probenträger, welche mit dem optionalen Einbaumikrometer mit einer Genauigkeit von 0,01 mm zugestellt werden können. Das Spannbock-Set besteht aus eloxiertem Aluminium, die Spannflächen sind aus Edelstahl.

produktfoto
Beispiel

Einbaumikrometer EM.50

Der Einbaumikrometer EM.50 dient zur Zustellung der diversen Probenträger in Verbindung mit dem Spannbock-Set SB.60. Der gesamte Verstellweg beträgt 50 mm mit einer Zustellgenauigkeit von 0,01 mm.

Produktbild Seitlicher Probenträger
Beispiel

Seitlicher Probenträger SPT

Der Seitliche Probenträger SPT.30/80 dient zur direkten Aufnahme von Proben oder unserer diversen Trägerscheiben (TS.X), auf die kleinste Proben aufgeklebt werden können. Mit dem SPT.30/80 lassen sich zylindrische Proben von 30 bis 80 mm aber auch unförmige Proben bis 90x90 mm spannen. Der seitliche Probenträger gehört zur Standardausstattung der DWS.100. Optional ist er in Verbindung mit dem Spannbock-Set SB.60 sowie dem Spanneinheit SE.XXX erhältlich.

Beispiel

Mini-Schraubstock MS.30

Der Mini-Schraubstock MS.30 dient zum Spannen kleinster Proben mit max. 30 mm Spannbreite. Als Aufnahme des MS.30 dient der Seitliche Probenträger STP oder Frontale Probenträger FPT.

micro schraubstock mit 15mm spannweite
Beispiel

Micro-Schraubstock MS-15

Der Micro-Schraubstock MS.15 dient zum Spannen kleinster Proben mit max. 15 mm Spannbreite. Als Aufnahme des MS.15 dient der Seitliche Probenträger STP oder Frontale Probenträger FPT.

Wekstückhalter FPT abgebildet mit mitgeliefertem zubehör
Beispiel

Frontaler Probenträger FPT.50

Der Frontale Probenträger FPT.50 dient zur Aufnahme unserer Probenträgerscheiben APT.50 und KPT.50 mm sowie dem Minischraubstock MS.30 oder dem Drehtisch DT.50. Eingesetzt kann der Frontale Probenträger bei der Diamantdrahtsäge DWS.100, dem Spannbock-Set SB.60 oder der Spanneinheit SE.XXX werden.

Beispiel

Drehtisch DT.50

Mit dem Drehtisch DT.50 können Proben auf 1° genau gedreht und dann getrennt werden. Der Drehtisch dienst zur Aufnahme unserer diversen Probenträgerscheiben mit Durchmesser 50 mm. Der DT.50 selbst wird auf dem Frontalen Probenträger eingespannt.

produktfoto
Beispiel

Horizontaler Probenträger HPT.20/40

Der Horizontale Probenträger HPT.20/40 dient als Allround-Probenträger, da auf ihm eigenangefertigte Kleinhalterungen befestigt werden können. Der HPT.20/40 kann direkt in den Probenträgerhalter der DWS.100 eingesteckt werden. In Verbindung mit der Spanneinheit SE.XXX sowie dem Spannbockset SB.60 kann er auch bei allen Nutentischsägen verwendet werden.

Gelochte aluminiumplatte mit Micrometer zum einstellen eines endanschlagens
Beispiel

Anschlagbock AB.100

Der Anschlagbock AB.100 besteht aus der spannbaren Halteplatte sowie einem Mikrometer. Er dienst als Anschlag beim gleichmäßig, wiederholbarem Versetzen von Proben. Er wird einfach in der entsprechenden Nut des Nutentisches befestigt.

goniometer mit zubehör
Beispiel

Goniometer GPT.4

Dieser Goniometer ist in vier Achsen einstellbar und kann mit seiner Aufnahme direkt in den Probenträgerhalter der DWS.100 eingesteckt werden. In Verbindung mit der Spanneinheit SE.XXX oder dem Spannbockset SB.60 ist er auch in allen Nutentischmaschinen einsetzbar. Der Verstellschlüssel, die Probenhalteplatte sowie ein paar Wachspads sind im Lieferumfang enthalten.

Produktfoto heizplatte
Beispiel

Heizplatte HP.18

Die Heizplatte HP.18 dient zur Aufschmelzung von Wachs, welches zur einfachen und lösbaren Befestigung von Ihren Proben auf unseren Trägerscheiben TS dient. Die Heizfläche beträgt 18x18 cm, die max. einstellbare Temperatur beträgt 300°C.

Produktbild SW.4
Beispiel

Spezial Wachs SW.4

Mit diesem Spezial-Wachs lassen sich Proben einfach und wieder lösbar auf unseren Trägerscheiben TS. aufkleben. Dabei wird die Trägerscheibe auf einer Heizplatte erwärmt und darauf das Wachs bei ca. 70°C zum Schmelzen gebraucht. Anschließend wird die Probe in das flüssige Wachs eingedrückt und abkühlen lassen. Die Wachs-Haltekraft ist für einen Diamantdraht-Trennschnitt völlig ausreichend.

Trägerscheiben aus Keramik mit Durchmesser D50 oder D80 mm zum Aufkleben kleiner Proben. Video

Trägerscheibe/Keramik TS.K80

Trägerscheiben aus Keramik mit Durchmesser D80 mm zum Aufkleben kleiner Proben.

produktfoto Trägerscheiben/ Alu

Trägerscheiben/ Alu TS.A80

Trägerscheiben aus Aluminium mit Durchmesser D80 mm zum Befestigen/Aufkleben kleiner Proben.

produktbild Schaberplatte mit zwei keramikscheiben 50mm und 80mm plus schaber
Beispiel

Schaberplatte SP.200

Schabberplatte aus eloxiertem Aluminim inklusive je einer Keramikscheibe D50 und D80 sowie einer Schaberklinge, zum sicheren Entfernen von Wachsresten auf den Probeträgern.

Vergussharz + härter sowie 3 silicon mischbecher + holzspartel
Beispiel

Vergussharz VH.1

Vergussharz zum Einbetten von Proben, bestehend aus 1 kg Härter und Epoxidharz sowie 3 Stück Silikonbecher und 10 Stück Holzstäbchen zum Anrühren einer transparenten Einbettmasse mit einer Aushärtzeit von cirka 3 Stunden.

abbildung der 16 giesbehälter
Beispiel

Gießbehälter GB.16

Behälter aus wiederverwendbarem Silikon in 16 verschiedenen Quardrat- und Rechteckformen mit Breiten, Längen und Höhen von 20x20x20 mm bis 100x40x20 und 75x75x75 mm zum Einbetten von schwierig zu spannenden Proben.

Produktbild Untertisch mit schubladenauszügen für DWS.X

Untertisch UT.X

Untertisch zum Aufstellen unserer Diamantdrahtsägen, bestehend aus Aluprofilen mit Kunststoffplatten sowie einem dreiteiligen und abschließbaren Schubladenschrank. Lieferbar mit verstellbaren Maschinenfüßen oder zwei feststehenden und zwei beweglichen Rollen. Die Größe und Höhe des Untertisches ist für ein ergonomisches Arbeiten an den entsprechenden Sägetyp angepasst.

Produktfoto einer lupenleuchte mit schwarnenhals und netzteil
Beispiel

Lupenleuchte LL.400

Lupenleuchte inklusive Halterung zur optimalen Ausleuchtung des Arbeitstisches (63 LED`s) sowie zur vergrößerten Ansicht des Trennschnittes (2,5-fach). Der Schwanenhals ermöglicht ein schnelles und einfaches Positionieren der Lupenleuchte.

Produktfoto Microlupe
Beispiel

Mikrolupe ML.30

Mit der Hand-Mikrolupe lässt sich der Diamantdrahtverschleiß direkt an der Säge begutachten. Die fokusierbare Lupe mit 30-facher Vergrößerung verfügt über eine intergrierte Beleuchtung.

Produktfoto LA.24
Beispiel

Linienlaser LA.24

Der fokusierbare, 24V Linienlaser der Klasse 1 hilft bei der Ausrichtung der Proben. Mit der entsprechenden Halterung ist er an der Säge befestigt und wird am Maschinendisplay ein- und ausgeschalten.

produktbild Spritzschutz
Beispiel

Spritzschutz SP.XXX

Der Spritzschutz aus Plexiglas schützt von Eingriffen auf den Arbeitstisch währned des Sägebetriebes sowie eventuell enstehenden Wasserspritzern oder Materialabsplitterungen. Es wird einfach in die Nut des Nutentisches platziert.

produktfoto fettpresse
Beispiel

Fettpresse FP.60

Die Mini-Fettpresse dient zum kundenseitigen Nachfetten der zwei rotierenden Wellen in der Säge. Zusammen mit der Fettpresse werden 40 ml Spezialfett geliefert. Wann, wie und wo nachgefettet werden muss wird dem Bediener im Maschinendisplay angezeigt.

produktbild Schneidflüssigkeit
Beispiel

Schneidflüssigkeit SF.1

Die Schneidflüssigkeit SF.1 ist ein Konzentrat ohne Gefahrenstoffe und biologisch abbaubar. Eine Zugabe von 3-5% im Wasser vermeidet das Korrodieren der zu bearbeitenden Probe, z.B. aus Stahl, und verhindert das Ankleben des Materialabriebs am Diamantdraht. Verfüllt ist die Flüssigkeit in einer transparenten 1 Liter-Kunststoffflasche.

produktfoto des kraftreinigers
Beispiel

Kraftreiniger KR.500

Der Würth Kraftreiniger ist ein Reinigungsmittel für metallische Oberflächen und gleichzeitig schonend gegenüber Lack, Gummi- und Kuststoffteilen. Er ist abgefüllt in er 500 ml Spritzflasche.

Diamantdrähte auf Spulen passend für DWS.250

Die DWS.250 ist für die hier aufgeführten Diamantdrahtdurchmesser geeignet.

Bezeichnung Drahtaußen-Ø
(mm)		 Kerndraht-Ø
(µm)		 Korngröße
(µm)		 Bruchfestigk.
(N)		 Drahtlänge*
(m)		 min. Rad-Ø
(mm)
DW.200-L
0,18 - 0,20 150 20 - 30 50 30 - 1000 80
DW.250-L
0,23 - 0,26 180 30 - 40 80 30 - 1000 80
CBN.250
0,23 - 0,26 180 30 - 40 80 30 - 1000 80
DW.250-K
0,23 - 0,26 180 30 - 40 80 30 - 1000 80
DW.350-L
0,33 - 0,36 250 40 - 50 200 30 - 1000 100
DW.350-M
0,33 - 0,35 270 30 - 40 150 30 - 1000 100
CBN.350
0,33 - 0,36 250 40 - 50 200 30 - 1000 100
DW.370-K
0,35 - 0,38 280 40 - 50 230 30 - 1000 100
DW.450-L
0,43 - 0,46 350 40 - 50 280 30 - 1000 200
DW.500-L
0,48 - 0,52 400 40 - 50 320 30 - 1000 250
DW.500-M
0,49 - 0,51 400 40 - 60 250 30 - 1000 100
CBN-500
0,48 - 0,52 400 40 - 50 320 30 - 1000 250

Legende

DW. = Diamantdraht / CBN. = Kubisches Bornitrid

-L = viele Diamanten / -K = wenige Diamanten / -M = mehradriger Diamantdraht / -T = Kerndraht aus Wolfram
